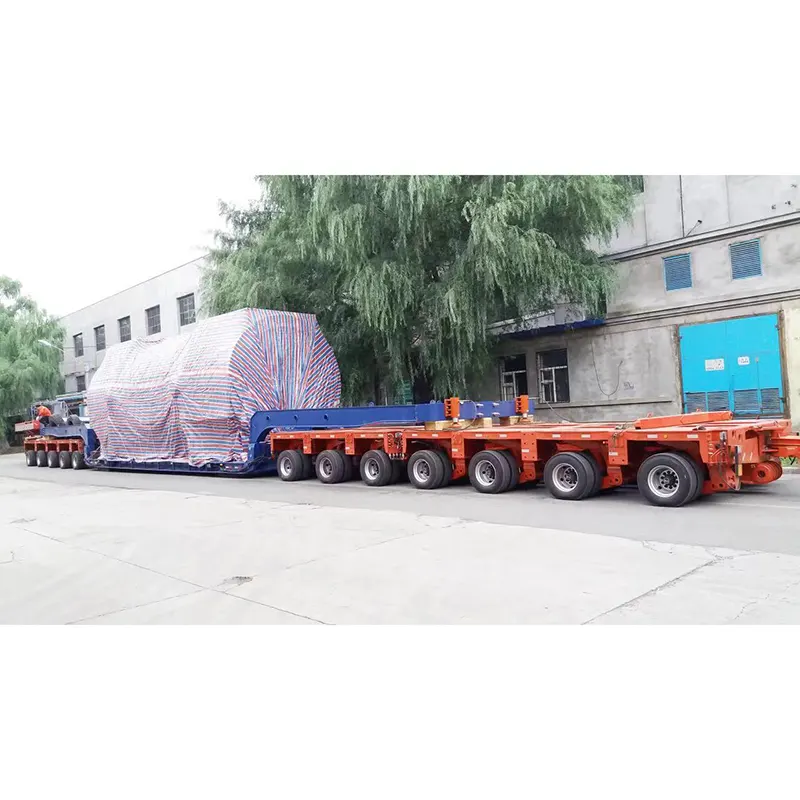

Več-osi modularni polkrog s hidravličnim krmilnim sistemom

Za 8 osi modularnih pol napovednikov imajo vsi različni posebni pomisleki glede tega, in to, kar počnemo, je, da maksimiramo zahteve izdelka vsake stranke, zato so številne stranke dobro sprejele kakovost naših 8 osi modularnih pol prikolic in uživali v številnih državah, ki so v številnih državah, ki so na voljo, da se lahko spopadejo z modularnimi cenami. Jupiter Semi prikolica proizvaja različne vrste modularne prikolice 8 osi z različnimi specifikacijami. lahko nosi različne obremenitve različne teže in z različnimi dolžinami in širinami. Različna vrsta modelov s 5 osi in ima široko paleto modularnega polpriklopnika z veliko različnimi možnostmi. Več-osi modularni polkrog s hidravličnim krmilnim sistemom.

Pošlji povpraševanje

Opis izdelka

Ta modularna polpredsednik Jupiter 8 Axles je primeren za prevoz gradbene opreme v razsutem stanju, kot so rovokopače, nakladalnik koles, ki se večinoma uporabljajo v kratkem in na dolge razdalje. 8 osi Modularni polklorna prikolica je najboljša izbira za prevoz in delovanje strojev, opreme, razsutih Cargos, z visoko učinkovitostjo in ekonomskim vračanjem, uporabljamo znane dele blagovne znamke na 8 osi modularni pol prikolice, kot sta Fuwa ali BPW blagovne znamke, Jost King Pin. Pol napovednik s hidravličnim krmilnim sistemom。

Glavni tehnični parametri

Nazivna obremenitev osi	45.000 kg
Širina platforme	2.990 mm
Višina ploščadi	1,175 mm (± 300 mm)
Medosna razdalja	1.500 mm
Tekalna plast	1.800 mm
Krmilni kot (prva os)	55 °
Pnevmatika	215/75 R17.5
Pritisk pnevmatik	11 bar

Glavni dodatki

	Dodatki	Model	Znamka
1	Hitri priključek	RK12-1624	Fox Shop
2	Hidravlična cev		Aeroquip
3	Akumulator		Glina
4	Večkratni usmerjevalni ventil	Q45/5	Bondioli-pavesi
5	Motor	KD625	Kohler
6	Električni konektor		Voden
7	Ležaj	010.20.641	Fenghe
8	Hidravlični sklep		ETON Standard
9	Hidravlična črpalka	A2F12	Šanghaj Electric
10	Valj		paketi
11	Eksplozijski ventil	SDCG300A	Sprehodi
12	Os	BPW standard	Yuek
13	Pnevmatika	-215/75R17.5	Dvojni kovanci
14	Platišče	--6.00-17.5	Zhengxing
15	Zračni krog		Šumenje

3 osi modularne

Osi QTY.	3
Hitrost （km/h）	0.5	5		40		80
Max. Skupna teža (T)	135.0		109.8	60		49.2
Teža robnikov (T)	10.41
Nazivna obremenitev （T）	124.59	99.39		49.59	38.79
Osi obremenitev （T）	45.0	36.6		20.0	16.4
Skupna dolžina （mm）	4500
Skupna širina （mm）	2990
Skupna višina （mm）	1175 ± 300
Medosna razdalja （mm）	1500
Tekalna plast （mm）	1800/735
Pnevmatika	215/75R17.5 135/133J 16PR
Platišče	6.00-17.5
Pnevmatika Qty.	24
Kota krmiljenja kolesa	55 °
Obračanje polmera （mm）	≤1500 （Notranji）、 ≤5740 （Zunanji）
Delovna temperatura	－40 ℃～+55 ℃

4 osi modularne

Osi QTY.	4
Hitrost （km/h）	0.5	5		40		80
Max. Skupna teža (T)	180.0		146.4	80		65.6
Teža robnikov (T)	13.86
Nazivna obremenitev （T）	166.14	132.54		66.14	51.74
Osi obremenitev （T）	45.0	36.6		20.0	16.4
Skupna dolžina （mm）	6000
Skupna širina （mm）	2990
Skupna višina （mm）	1175 ± 300
Medosna razdalja （mm）	1500
Tekalna plast （mm）	1800/735
Pnevmatika	215/75R17.5 135/133J 16PR
Platišče	6.00-17.5
Pnevmatika Qty.	32
Kota krmiljenja kolesa	55 °
Obračanje polmera （mm）	≤2550 （notranje）、 ≤7500 （Zunanji）
Delovna temperatura	－40 ℃～+55 ℃

5 osi modularnih

Osi QTY.	5
Hitrost （km/h）	0.5			5	40	80
Max. Skupna teža (T)	225.0			183.0	100.0	82
Teža robnikov (T)	17.31
Nazivna obremenitev （T）	207.69		165.69		82.69	64.69
Osi obremenitev （T）	45.0	36.6			20.0	16.4
Skupna dolžina （mm）	7500
Skupna širina （mm）	2990
Skupna višina （mm）	1175 ± 300
Medosna razdalja （mm）	1500
Tekalna plast （mm）	1800/735
Pnevmatika	215/75R17.5 135/133J 16PR
Platišče	6.00-17.5
Pnevmatika Qty.	40
Kota krmiljenja kolesa	55 °
Obračanje polmera （mm）	≤1500 （Notranji）、 ≤5740 （Zunanji）
Delovna temperatura	－40 ℃～+55 ℃

6 osi modularnih

Osi QTY.	6
Hitrost （km/h）	0.5	5	40	80
Max. Skupna teža (T)	270	219.6	120	98.4
Teža robnikov (T)	20.76
Nazivna obremenitev （T）	249.24	198.84	99.24	77.64
Osi obremenitev （T）	45	36.6	20	16.4
Skupna dolžina （mm）	9000
Skupna širina （mm）	2990
Skupna višina （mm）	1175 ± 300
Medosna razdalja （mm）	1500
Tekalna plast （mm）	1800/735
Pnevmatika	215/75R17.5 16pr
Platišče	6.00-17.5
Pnevmatika Qty.	48
Kota krmiljenja kolesa	55 °
Obračanje polmera （mm）	2030 （Notranji）、 6650 （Zunanji）
Delovna temperatura	－40 ℃～+55 ℃

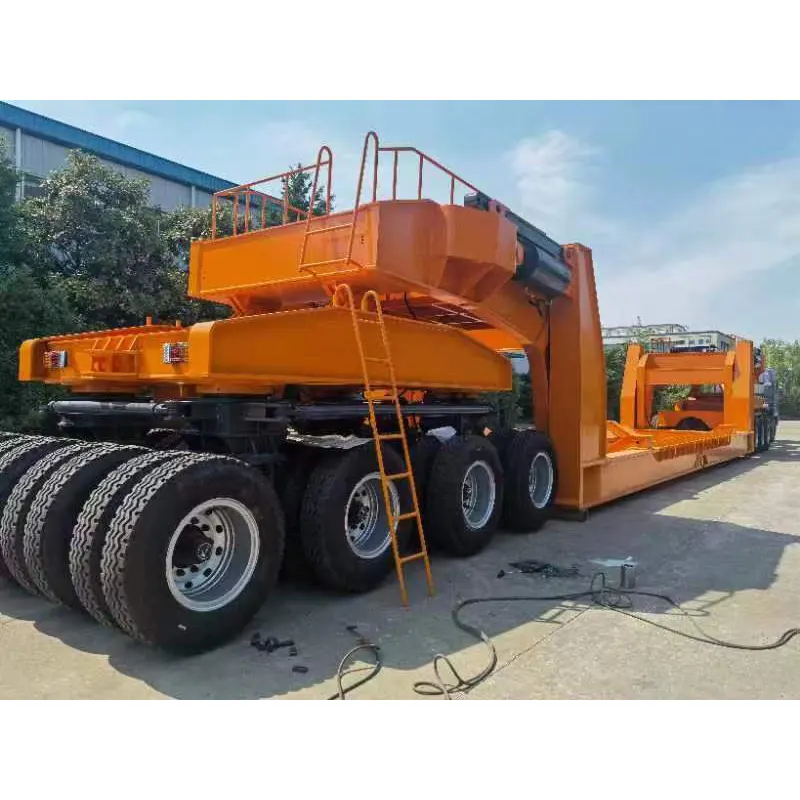

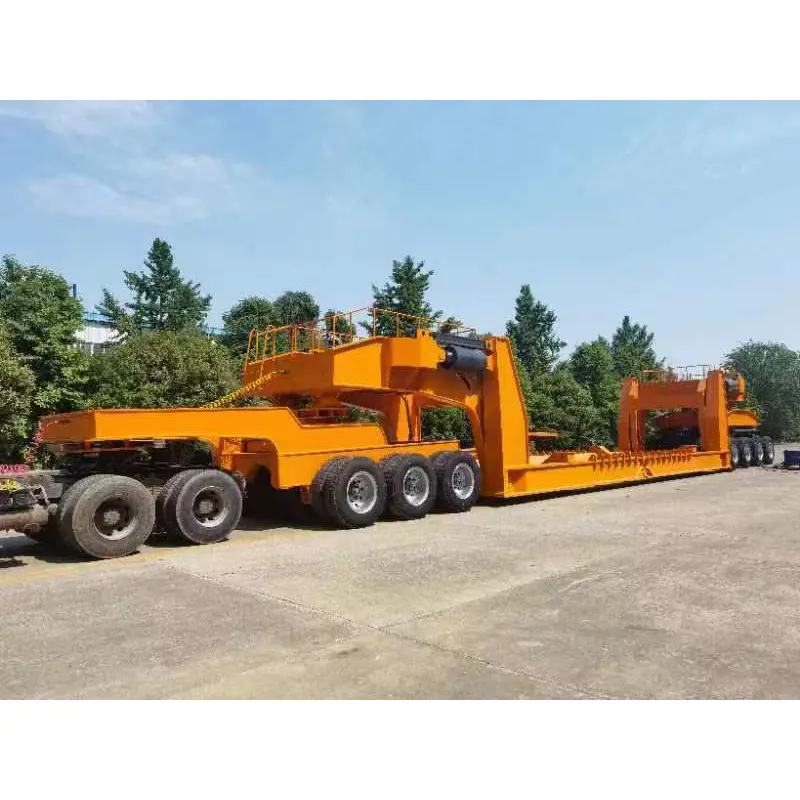

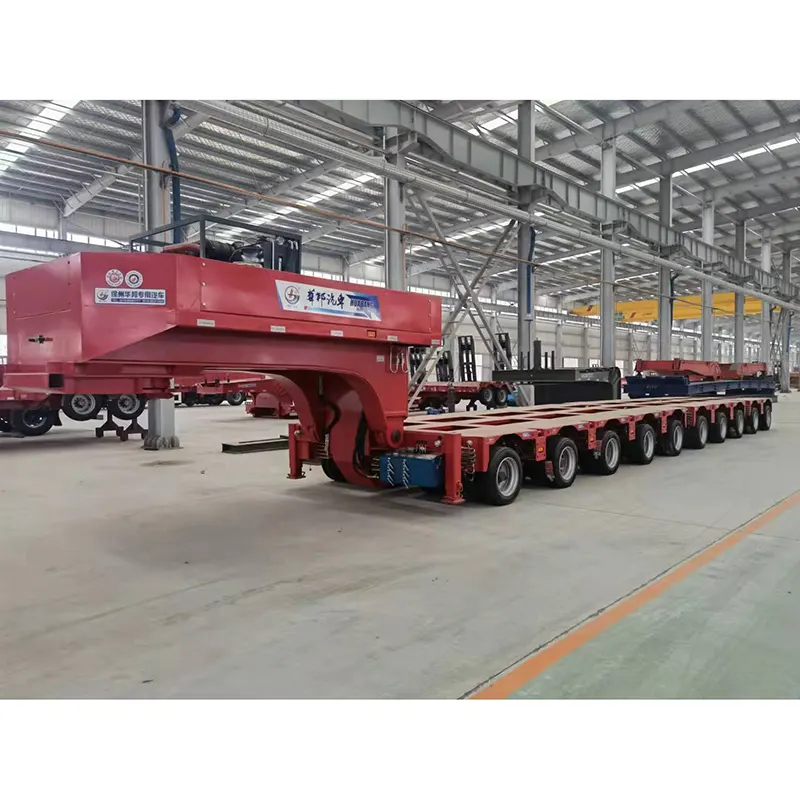

Hidravlični gosji vratu

Obremenitev s petimi kolesi （T）	Ocenjeno 35, max. 50
Pet koles višina （Flatform1175） (mm)	1370/1520
Zadnji polmer zadnjega obrata （mm）	2800
Največji kot traktorja glede na gos	105 °
King Pin	90#（3,5inch）
Teža omejitve （T）	približno. 6.5
Dimenzije （mm）	3962 × 2500 × 1841+400

OPOMBA: Gooseneck je opremljen z odstranljivimi varovanji (400 mm) in lestvico za enostavno delovanje.

Napajalna enota

Motor	Kohler KD625
Moč	21KW/28,5hp
Max. Hitrost rotorja	3000R
Največja hitrost navora	2200R
Hidravlična črpalka	Shanghai Electric A2F12
Hitrost pretoka črpalke	12ml/r
Max. Izhodni tlak črpalke	35MPA
Spojnost	KTR Bowex Fle-Pa
Nazivni izhodni tlak	31.5MPA
Teža obremenitve	300kg

Risanje vrstice

3m vlečna vrstica
Premer luknje za vleko je 70 mm, vlečni obroč pa odstranljiv.

Krmilni nosilec

Krmilni sistem

A.2-4 osi modularni uporablja eno skupino krmilnih jeklenk za uresničitev funkcije krmiljenja;
B.5-6 Axles Modular uporablja dve skupini volanskih jeklenk, da uresniči funkcijo krmiljenja;
C. TIE DALO TEGA VOZILA ima enako specifikacijo kot Goldhofer THP/SL model in jo je mogoče izmenjati: ： l = 680/l = 762/l = 1500

4 osi modularni krmilni diagram

5 osi modularni krmilni diagram

6 osi modularni krmilni diagram
